产品名称：双法兰防拉脱伸缩器
产品型号： S313
公称通径: DN80-DN1000
适用介质：水，污水，空气等一般非腐蚀性介质。
适用压力：1.0/1.6 MPa
适用温度：小于80度
一、产品特点
该产品在一定范围内可轴向伸缩，能极大的方便阀门、管道的安装与拆卸，在允许伸缩量范围内可以自由伸缩。一旦达到其******伸缩量后限位就起作用，能有效消除管道中的应力，防止管子因位移过大导致套管脱出，确保管道的安全运行。
该产品可用于各类管道的安装施工中，在与管子、阀门、管件配套使用时，可使你的安装或拆卸更加简便快捷。
本公司也可根据用户要求制作非标规格产品。
二、伸缩器主要数据表
|
DN （mm） |
法兰连接尺寸 |
安装尺寸 |
重量 kg |
|||||
|
D |
D1 |
n-d |
最短长度 |
安装长度 |
******长度 |
伸缩量 |
||
|
80 |
200 |
160 |
8-18 |
175 |
200 |
225 |
50 |
11.5 |
|
100 |
220 |
180 |
8-18 |
190 |
220 |
250 |
60 |
15 |
|
150 |
285 |
240 |
8-23 |
200 |
230 |
260 |
60 |
24 |
|
200 |
340 |
295 |
8-23 |
200 |
230 |
260 |
60 |
31 |
|
250 |
395 |
350 |
12-23 |
245 |
285 |
325 |
80 |
52 |
|
300 |
445 |
400 |
12-23 |
245 |
285 |
325 |
80 |
60 |
|
400 |
565 |
515 |
16-25 |
250 |
290 |
330 |
80 |
96 |
|
500 |
670 |
620 |
20-25 |
250 |
292 |
335 |
85 |
131 |
三、材料表
| 主要材料表 | ||
| 名称 | 数量 | 材料 |
| 伸缩器体 | 1 | 碳钢 |
| 伸缩套管 | 1 | 碳钢 |
| 压盘 | 1 | 碳钢 |
| 橡胶密封圈 | 1 | 丁腈橡胶 |
四、制造规范
法兰连接尺寸符合GB/9119-2000标准要求，压力试验符合GB/T 13927-2008要求。
五、适用范围：
本产品适用于多行业的管道施工中，如：给排水、供暖、石油、电力、环保、电厂等。
六、安装使用方法
1、为了便于运输，该产品在出厂时均调整为最短长度。安装前应先将伸缩器调整到安装长度，即伸缩器处于能伸、能缩的中间状态（加二分之一的伸缩量）。

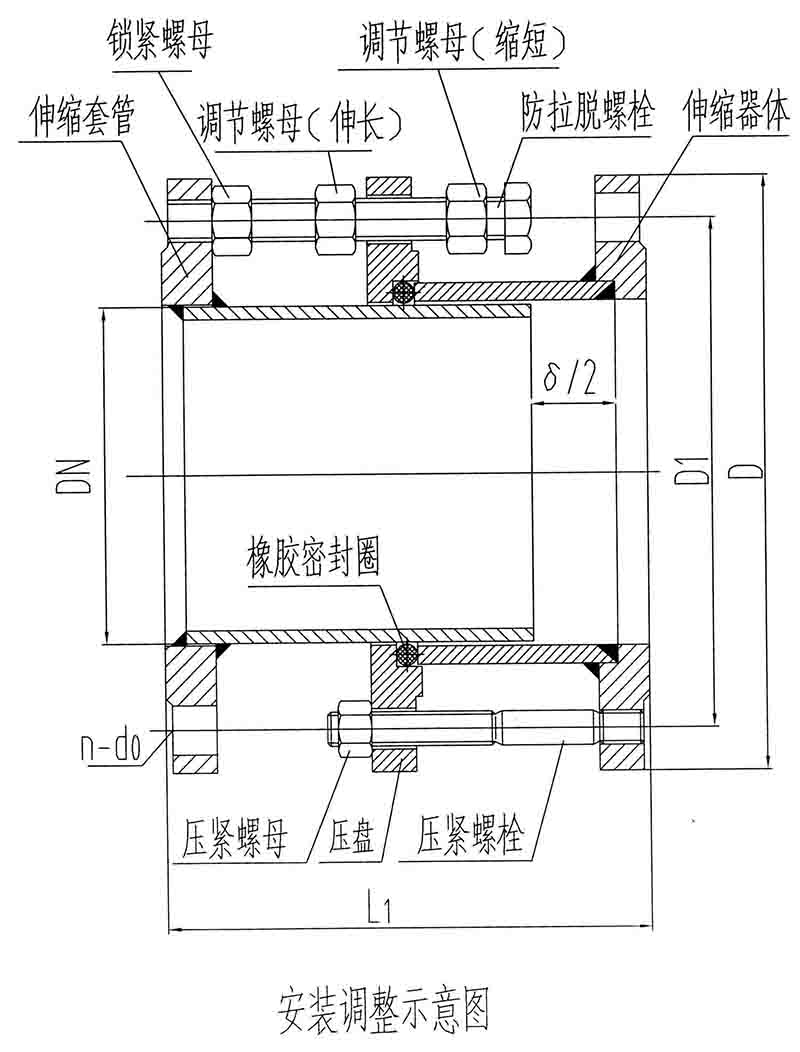

2、调整伸缩器长短时（见附图），先将压紧螺母拧松，再拧动调节螺母，使伸缩器伸长或缩短。
3、长度调节好后，采用对角法均匀拧紧压紧螺母，切勿压偏，确保压盘能使橡胶密封圈可靠密封。
4、将前后调节螺母拧至远离压盘，以保证管路中有应力时能伸缩自如。
七、安装注意事项
安装过程中，压紧螺母不易用力过大，压得过紧，以不漏为止，避免损坏橡胶密封圈。
