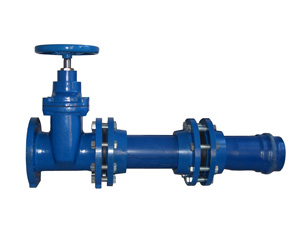

产品名称：单盘补偿器（快接法兰）
产品型号：DBQ-10
产品规格：DN32-1200mm
特殊功能：
可替代伸缩器、法兰盘、短管甲、短管已、管箍等
可与阀门、水表和管路组件迅速连接
可用于更换局部短管，方便维修
可用于铸铁管、球墨铸铁管、塑料管、玻璃钢管、钢管
可节省大量安装费用
产品识别色：
|
蓝色 |
用于塑料管 |
|
银白 |
用于铸铁管 |
|
绿色 |
用于球墨铸铁管 |
|
苹果绿 |
用于钢管 |
|
米黄 |
用于玻璃钢管 |
主要性能及材料：
|
适用压力 |
≤1.0MPa(10kgf/cm2) |
|
适应温度 |
≤80℃ |
|
适用介质 |
水、空气及其他非腐蚀性流体 |
|
材料 |
灰铸铁、球墨铸铁、橡胶 |
优越性能：
1、该产品对管道的长度变化具有一定的调节补偿作用，可用于管道、管件之间的快速连接，也可用于局部更换短管。无论是新安装管道或是对原有管道进行维修，均不需打水泥口，也不需焊接或套丝，只需将本补偿器套在管子上直接与设备相连接即可。
2、安装省力轻巧，使用方便快捷，可将施工人员从繁重的现场打口、焊接等体力劳动中解放出来，并实现快速连接。
3、该产品采用橡胶圈柔性密封，省去法兰橡胶垫片，安全可靠，能在管道不能完全停止运行的情况下使用。
4、该单盘补偿器可替代其他产品，减少管路组件数量，减轻工程施工难度，大幅度节约工程费用。
适用范围：
本产品适用于多行业的管道施工中，如给水排水、石油、建筑、电力、制药、造纸、化工等管路系统中，对塑料管、铸铁管、球墨铸铁管、钢管、玻璃钢管均可使用。
制造规范：
法兰连接尺寸符合GB17241.6-2008标准，适用直管外径符合GB/T10002.1-1996、GB/T13663-2000、GB3420～3422-1982、GB13295-1991、GB/T3091～3092-1993标准要求。
参考数据表（部分产品）
|
公称直径 DN(mm) |
长度 L(mm) |
伸缩量 L2(mm) |
适用于管子外径D(mm) |
螺栓 |
参考重量 (kg) |
|||
|
塑料管 |
铸铁管 |
球墨管 |
钢管 |
|||||
| 40 | 40 | 10 | 40 |
· |
· |
48 | 4-M16×65 | 1.7 |
|
50 |
52 |
10 |
50、63 |
· |
· |
57、60、63 |
4-M16×70 |
2.5 |
| 65 | 56 | 10 | 75 |
· |
· |
76 | 4-M16×80 | 3 |
|
80 |
56 |
10 |
90 |
93 |
· |
89 |
8-M16×80 |
3.5 |
|
100 |
64 |
10 |
110 |
118 |
118 |
108、114 |
8-M16×100 |
4 |
|
125 |
68 |
10 |
125、140 |
· |
· |
127、140 |
8-M16×100 |
6 |
|
150 |
74 |
10 |
160 |
169 |
170 |
159、165 |
8-M20×100 |
7.5 |
|
200 |
79 |
10 |
200 |
220 |
222 |
219 |
8-M20×120 |
11 |
|
250 |
95 |
15 |
250 |
271.6 |
274 |
273 |
12-M20×125 |
15 |
|
300 |
100 |
15 |
315 |
322.8 |
326 |
325 |
12-M20×125 |
18 |
|
400 |
100 |
15 |
400 |
425.6 |
429 |
426 |
16-M24×150 |
30 |
|
500 |
105 |
15 |
500 |
528 |
532 |
530 |
20-M24×160 |
37 |
|
600 |
105 |
15 |
630 |
630.8 |
635 |
630 |
20-M27×160 |
44 |
